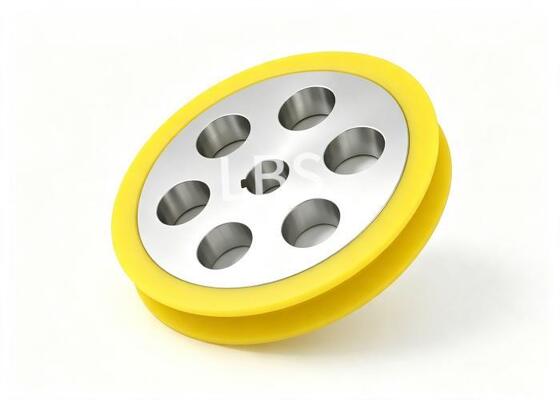

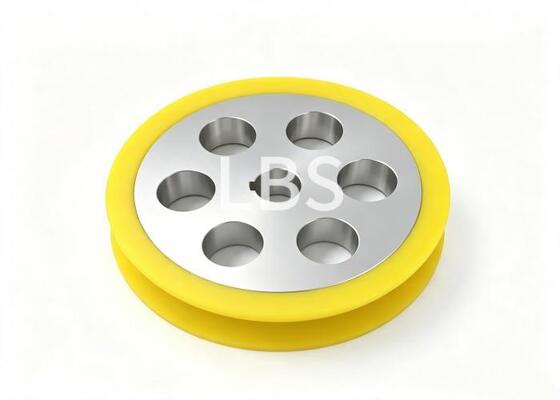

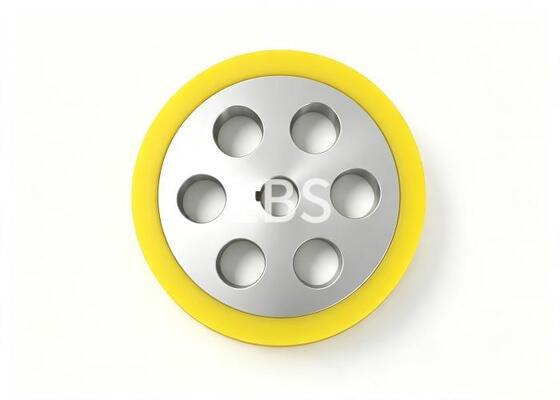

Poulie fixe usinée avec précision en aluminium 6061-T6 avec revêtement PU, roue de guidage à tolérance de précision pour treuils et équipements de levage

1. Description

Cette poulie fixe adopte un alliage d'aluminium de qualité aérospatiale 6061-T6 comme substrat interne porteur, entièrement enveloppé d'un revêtement en polyuréthane jaune hautement résistant à l'usure. La structure intégrée équilibre la rigidité structurelle et les performances d'amortissement opérationnel. Avec un diamètre extérieur global de Φ260mm et 5 trous de montage traversants uniformément répartis de Φ45, elle est parfaitement adaptée à l'assemblage de guidage fixe des treuils, des machines de levage et des équipements de convoyage. L'alésage de l'arbre central est usiné avec précision avec une tolérance serrée pour un ajustement de haute précision avec les arbres d'entraînement.

La base en aluminium subit un traitement d'anodisation dure avec une épaisseur de film contrôlée entre 0,02 et 0,04 mm et une dureté de surface HV＞200, améliorant considérablement la résistance à l'usure, la résistance à la corrosion et les performances anti-déformation. La couche extérieure en PU a une épaisseur de 10±0,02 mm, ce qui amortit les impacts de friction des câbles en acier, réduit le bruit et les vibrations de fonctionnement, et empêche la rupture du câble causée par un contact dur direct avec le métal.

Toutes les opérations d'usinage suivent la tolérance dimensionnelle générale GB/T 1804-m ; les arêtes vives sont entièrement ébavurées et arrondies. Les dimensions non spécifiées sont fabriquées strictement selon le modèle 3D pour garantir une grande cohérence d'assemblage. Il est largement appliqué pour le guidage des câbles, la limitation de tension et le changement de direction dans les treuils de levage, les convoyeurs miniers, les machines de construction, les systèmes de levage portuaires et les lignes de production automatiques.

2. Paramètres

3. Avantages

1. Substrat en alliage d'aluminium haute résistance

L'alliage d'aluminium 6061-T6 offre des performances mécaniques exceptionnelles, un poids léger et une rigidité structurelle élevée, résistant à la déformation et à la fissuration sous de lourdes charges. L'anodisation dure améliore les propriétés antirouille et résistantes à l'usure pour une durée de vie prolongée.

2. Revêtement PU amortissant et protecteur

La couche extérieure en polyuréthane jaune résistant aux déchirures isole la friction dure entre le câble en acier et la poulie métallique, réduit l'abrasion du câble, diminue le bruit et les vibrations de fonctionnement, empêche efficacement le glissement et le rayage des câbles lors d'un fonctionnement à haute vitesse.

3. Usinage de précision avec tolérance stricte

L'alésage central, les épaulements de positionnement et les trous de montage sont usinés selon la norme GB/T 1804-m, garantissant une excellente coaxialité lors de l'assemblage et une rotation stable sans balancement excentrique.

4. Structure de montage pratique et standardisée

5 trous de montage traversants répartis uniformément supportent la charge uniformément, compatibles avec la plupart des supports de treuil et de levage pour une installation facile et une fixation stable.

5. Processus de finition raffiné

Toutes les arêtes vives sont ébavurées et arrondies pour éviter de rayer les câbles ; les dimensions sont entièrement conformes au modèle 3D pour garantir une qualité stable en production de masse.

4. Applications

1. Poulie fixe de guidage de câble adaptée aux treuils de levage et aux tambours Lebus ;

2. Changement de direction et guidage de tension de câble pour les grues montées sur camion et les équipements de levage de construction ;

3. Limitation et guidage de câble pour les machines de levage portuaires et de convoyage minier ;

4. Transmission de mise en tension et de changement de direction de câble pour les lignes d'assemblage automatiques et les systèmes de convoyage de matériaux ;

5. Guidage auxiliaire pour les petites plateformes élévatrices, la traction auxiliaire et les équipements de levage de jardin.
