Arbre d'entraînement en acier de haute résistance C45 avec Spline enveloppée externe DIN5482 TR80 × 16 vis d'alimentation pour transmission de treuil lourd

1.Description

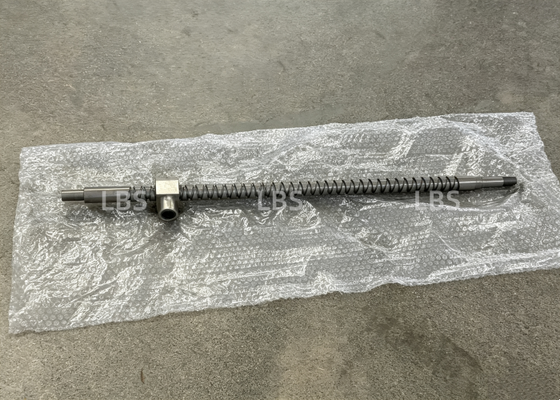

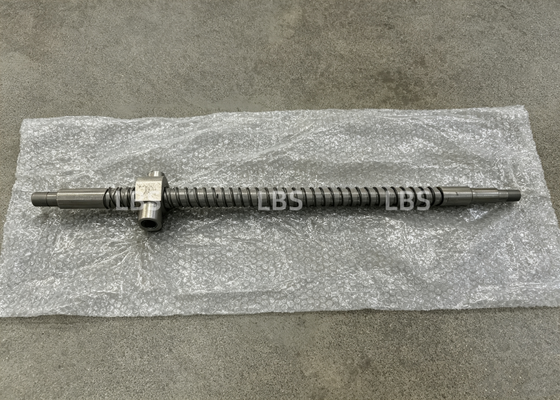

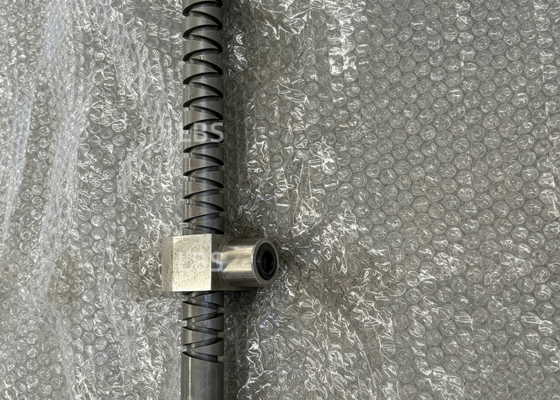

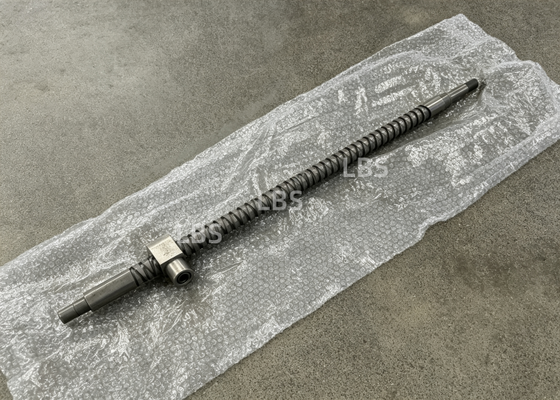

Cet arbre motopropulseur lourd (n° de pièce 476591) est fabriqué en acier au carbone C45, conçu avec un filetage à vis de puissance TR80×16 et un spline involute externe DIN5482 B40×36.Suivre strictement la norme de tolérance générale NS-ISO 2768-mK, rugosité de surface Ra3.2. usinage de précision pour le treuil et les systèmes de transmission mécanique de puissance. poids calculé 94 kg,chaque paramètre de dimension et de spline est entièrement inspecté pour garantir un couple de sortie stable dans des conditions de travail à forte charge.

2.Paramètre

3.Avantage

1. Acier au carbone C45 de haute qualité, résistance à la traction et résistance à la torsion excellentes, capable de supporter un couple cyclique élevé dans des conditions de travail marines et industrielles de grande charge,résister à la déformation et à la fracture lors d'un fonctionnement continu de longue durée.
2. DIN5482 standard grade-9 spline involute externe. distribution de charge par profil dentaire uniforme, faible contre-action de transmission, transfert de couple stable.Le rapport d'inspection complet du spline est disponible pour chaque lot., toutes les dimensions du spline, y compris la valeur de mesure de pin-over, peuvent être tracées.
3. TR80×16 fil de vis de puissance trapézoïdale. Bonne résistance à l'usure, peut réaliser un mouvement composé rotatif à linéaire, fiable pour le mécanisme d'entraînement du treuil de type vis de puissance.
4. Suivre strictement les spécifications de tolérance NS-ISO 2768-mK et la finition de surface Ra3.2.prolonger considérablement la durée de vie des pièces d'accouplement.
5. Nous contrôlons la dimension du fil, le paramètre du spline, la qualité de la surface et la droiture globale de l'arbre avant expédition.Nous acceptons les modifications sur mesure basées sur le dessin original, capables de copier des pièces de rechange de puits étrangers non standard.
6. Structure spécialement optimisée pour l'équipement de levage maritime, compatible avec le système de treuil à tambour double pliable Lebus, bonne adaptabilité à l'environnement difficile du site.

4.Application

Cet arbre motopropulseur C45 sert de pièce de rechange pour le noyau de transmission de puissance, largement utilisé pour le treuil de pont maritime, le treuil de levage de plateforme offshore, le treuil industriel lourd,Levier à tambour à rainure à corde double pliée Lebus, machines de levage et de levage, équipements d'actionnement à vis.
Il s'adapte à divers scénarios industriels lourds, y compris l'exploitation de pont de navire, projet d'ingénierie offshore, équipement de levage portuaire, machines de manutention de matériaux lourds.Convient comme pièce de rechange pour le système de transmission de treuil Evotec original, également disponible pour l'assemblage de nouvelles transmissions mécaniques.
