1.Description

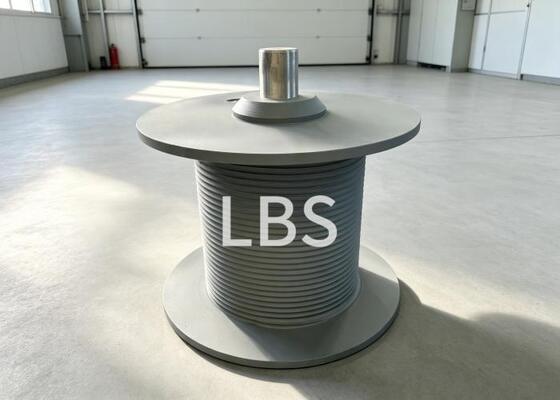

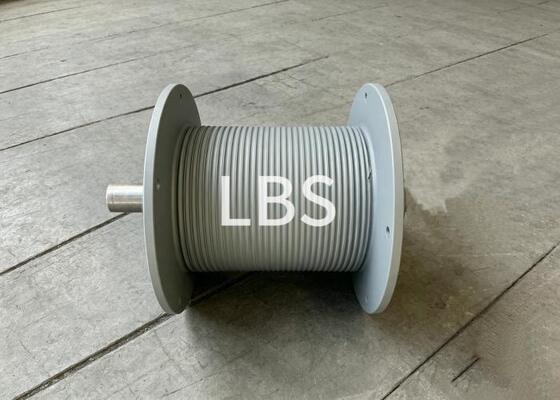

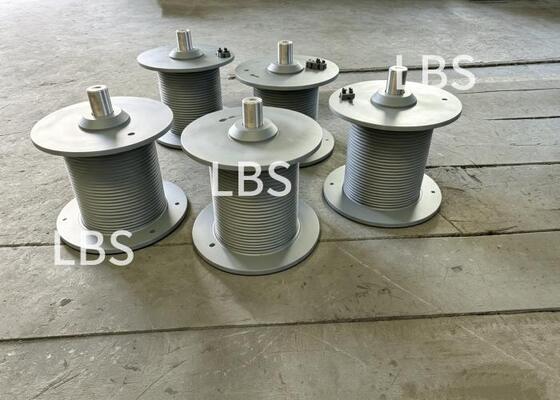

Ce tambour de treuil est fabriqué en acier Q345B, conçu pour la corde de fil à droite de Φ10,3 mm avec 30 tours de remontage.Le diamètre inférieur de la rainure est de Φ246 mm et le pas de la rainure est de 10.5 mm. Vu du côté du moteur, la rotation du tambour dans le sens antihoraire correspond à une opération de levage du treuil. Le point d'ancrage du câble est disposé du côté du moteur.La force de traction maximale de la corde unique du tambour atteint 2La longueur effective de la rainure est de 315 mm, la longueur totale du tambour de 371 ± 0,5 mm. Dix trous filetés M12-6H avec une profondeur de contact 24 sont réservés sur la bride de montage du moteur pour l'assemblage du moteur.Les rainures double-pliées Lebus, usinées de précision, assurent une bobine de câbles multicouches soignéeIl s'agit d'un composant central intégré pour les treuils de levage de petite et moyenne taille.

2.Paramètre

3.Avantage

Conçu pour les systèmes de treuil de levage de taille compacte, ce tambour de treuil soudé Q345B offre une résistance mécanique fiable dans des cycles de levage fréquents.Sa rainure Lebus à 45° à double pliage gauche, précision usinée, permet un enroulement stable de la corde à plusieurs couches, éliminant efficacement les dommages causés par les sauts de corde, les chevauchements et l'extrusion pour prolonger la durée de vie des câbles.correspondant parfaitement à l'exigence de rotation de levage dans le sens antihoraireConçu pour une capacité de charge de 2,8 tonnes sur une seule corde, le tambour maintient une performance stable sous des charges dynamiques répétées.Les trous de montage M12 pré-usinés assurent une connexion de haute précision avec le moteur d'entraînement pour un montage simpleLa construction robuste en acier Q345B offre une bonne soudabilité et une rigidité structurelle pour résister à la déformation lors des opérations de levage quotidiennes.

4.Application

Ce tambour de treuil Lebus double plié est spécialement conçu pour les treuils de levage compacts,les petits treuils maritimes et les machines de construction mobiles pour lesquelles un enroulement de corde en plusieurs couches et une dimension d'installation compacte sont des exigences opérationnelles essentielles;La rainure à double repli de 45° Lebus à gauche avec 30 tours de remontage la rend particulièrement adaptée aux petits treuils de pont, où les systèmes de treuil doivent gérer des opérations de levage cycliques fréquentes.Dans les équipements marins légers et les machines mobiles de levage, la géométrie des rainures Lebus assure des performances de bobinage cohérentes sur toute la profondeur de l'enveloppe.Capacité de charge de 8 tonnes à corde simple avec gestion de la corde de précision, ce tambour offre une fiabilité éprouvée sur le terrain dans des environnements industriels légers et mobiles.
