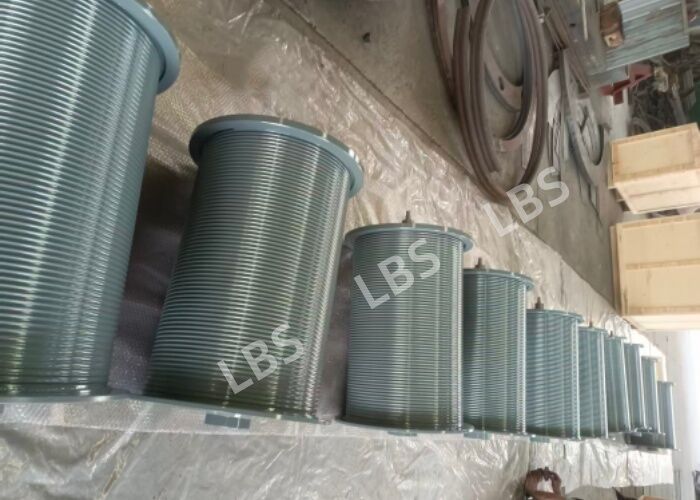

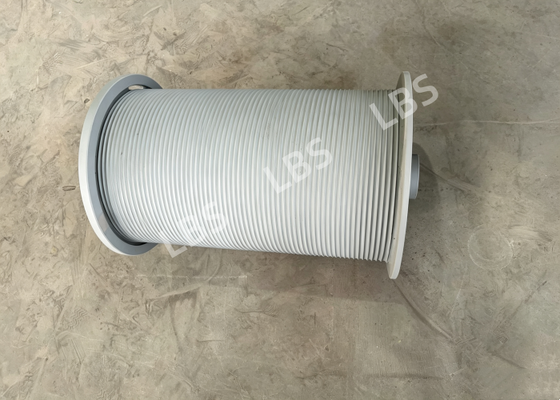

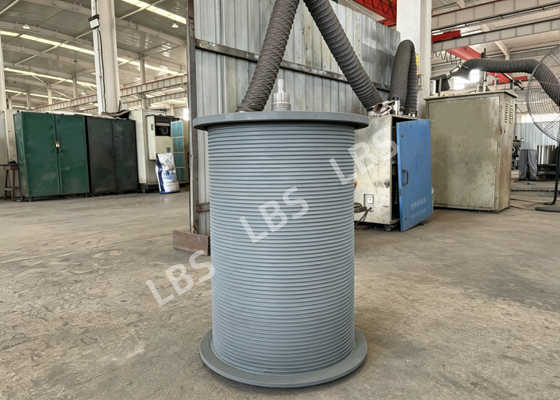

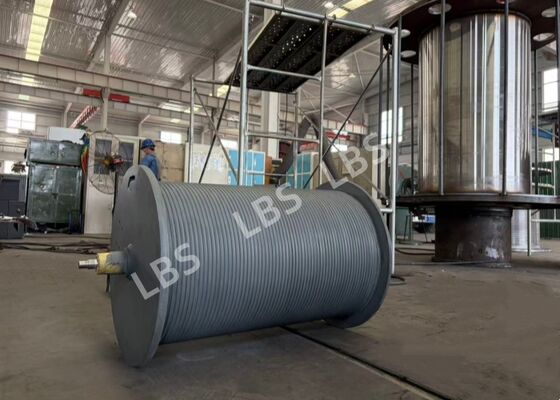

Tambour de câble à enroulement à trois couches, à rainure hélicoïdale, main droite

1. Introduction du produit

Le produit adopte une structure composite soudée, assemblée et soudée par le fût, deux plaques d'extrémité latérales et des sièges d'arbre de connexion. Le soudage est strictement contrôlé pour éliminer les défauts de soudage tels que les manques de soudure, les soudures froides, les fissures, les soufflures et les inclusions solides. La tolérance de concentricité aux deux extrémités du fût est de 0,1 mm avec une haute précision d'usinage. Le produit fini est revêtu d'une peinture anticorrosion : primaire époxy riche en zinc plus couche de finition polyuréthane, gris machine RAL7031, épaisseur totale du film sec ≥120μm. Le revêtement est exempt de bavures, de décollements et d'écaillages, offrant une excellente résistance aux intempéries et aux performances anticorrosion. Toutes les surfaces des composants sont lisses sans dommages mécaniques, répondant aux exigences de fonctionnement continu à long terme des équipements de levage.

2. Paramètres du produit

3. Avantages du produit

(1) Agencement stable des câbles pour l'enroulement multicouche : rainure de câble hélicoïdale à droite personnalisée, précisément adaptée pour câble en acier Φ10mm. En condition d'enroulement à 3 couches, le câble en acier est moins sujet à l'emmêlement et au mordage des câbles, réduisant l'usure du câble et prolongeant sa durée de vie.

(2) Usinage de haute précision : contrôle strict de la concentricité du fût avec des rainures de câble de contour précis. La conception du plan incliné de guidage permet une entrée et une sortie de câble fluides, réduisant les charges d'impact.

(3) Construction soudée robuste : soudage à pleine pénétration entre le fût et les plaques d'extrémité avec une qualité de soudure conforme aux normes d'inspection. Haute résistance structurelle et résistance à la fatigue pour supporter les charges de levage alternées.

(4) Protection anticorrosion à long terme : revêtement composite de primaire époxy riche en zinc et de couche de finition polyuréthane avec une épaisseur de film ≥120μm, gris machine RAL7031. Bonne résistance à la rouille et au brouillard salin, adapté aux environnements humides, marins et autres environnements corrosifs.

(5) Grande compatibilité d'assemblage : 4 trous de montage M10 pré-percés sur les plaques d'extrémité avec une interface standardisée pour un assemblage et un remplacement rapides sur les treuils et les mécanismes de levage.

4. Scénarios d'application

Largement appliqué dans les treuils de levage offshore, les équipements de levage de port, les grues de construction mobiles, les machines de pont marines et les équipements de levage de mines. Convient aux plateformes offshore, aux quais, aux chantiers navals et aux sites de machines de construction, pour effectuer l'enroulement/déroulement de câbles, le levage de charges et les opérations de traction.
