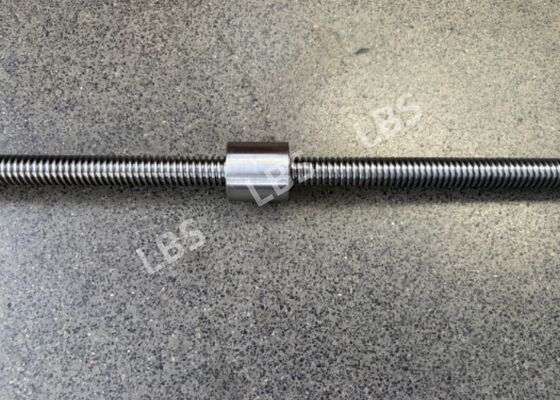

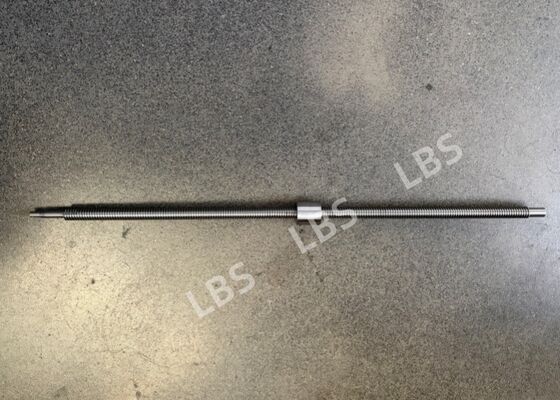

Vis de plomb de précision en acier inoxydable duplex 2205 résistant à la corrosion de type T, vis de transmission résistante à l'usure à forte charge

1. Description

Cette vis de plomb de type T est fabriquée en acier inoxydable 2205, numéro de pièce : 26MD01-M403-002. Sa spécification de filetage est Tr20×4 avec une classe de précision 7e. C'est un composant de transmission de précision de classe B avec un poids unitaire de 1,957 kg. La matière première est l'acier inoxydable duplex 2205, soumis à un traitement de solution à 1020–1100°C suivi d'une trempe rapide à l'eau, offrant à la fois une résistance élevée et une résistance exceptionnelle à la corrosion.

Fabriqué strictement selon la précision du filetage trapézoïdal 7e, le composant présente des tolérances géométriques strictement contrôlées pour les sections d'arbre. Les tolérances dimensionnelles non spécifiées sont conformes à GB/T1804-m, et les tolérances géométriques non spécifiées sont conformes à GB/T1184-H. Les arêtes vives sont arrondies et les bavures éliminées. Toutes les dimensions non marquées se réfèrent au modèle 3D. La longueur totale est de 847 mm, intégrée avec plusieurs segments d'arbre d'ajustement de précision, une rainure de clavette et un filetage de connexion M12×1,5. Il permet une transmission linéaire fluide et convient aux mécanismes de transmission à poussée-traction et de levage alternatifs dans des conditions corrosives difficiles.

2. Paramètres

3. Avantages

(1) Propriété du matériau supérieure : acier inoxydable duplex 2205 avec traitement thermique de solution. Résistant à la corrosion par piqûres, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte. Sa résistance est bien supérieure à celle de l'acier inoxydable ordinaire 304/316, combinant résistance à la corrosion et résistance mécanique élevée.

(2) Transmission de précision : filetage trapézoïdal Tr20×4 usiné selon la classe de haute précision 7e. Offre une transmission fluide et de bonnes performances d'auto-blocage. Un contrôle strict des tolérances géométriques assure un faible jeu de transmission et une précision de positionnement stable.

(3) Structure intégrée de précision : usinage intégré de diamètres d'ajustement multi-sections, de rainure de clavette et de filetage de connexion. Haute coaxialité et perpendicularité, rugosité de surface jusqu'à Ra1,6 pour une excellente compatibilité d'assemblage.

(4) Processus de fabrication fiable : arêtes vives ébavurées et arrondies, système de tolérance standardisé. Composant de précision de classe B, faible usure lors d'un mouvement alternatif prolongé et durée de vie prolongée.

4. Application

Idéal pour l'ingénierie marine, les équipements de levage offshore, le dessalement de l'eau de mer, les environnements corrosifs chimiques, les actionneurs de levage et de poussée-traction sur les plateformes offshore. Également applicable pour l'actionnement de vannes, la transmission linéaire sous-marine et les machines de levage anticorrosion dans des conditions fortement corrosives. Il peut fonctionner de manière stable à long terme dans des environnements corrosifs contenant des chlorures et humides.
