Manchon LBS pour utilisation sur treuil avec système de bobinage multicouche
Matériau du produit usinablede câble mordu dans le processus d'enroulement du câble. Le système de rainurage LBS rend l'enroulement du câble lisse, et la charge de chaque couche est uniformément répartie, la technologie prolonge considérablement la durée de vie du câble, la durée de vie du câble peut être supérieure à 500 %, réduit les dommages au câble, améliore la sécurité du fonctionnement de l'équipement, et réduit le problème d'arrêt de l'équipement mécanique pour le changement de câble.
Polymère de nylon,acier au carbone,acier allié, aluminium,tous types d'acier à haute résistance Q345, Q420, Q460, 20GrMo,40GrMo, 42GrMo, etc.
Paramètres techniques et application :
| N° : |
Diamètre du câble (mm) : |
Rotation direction |
Treuil principal
Diamètre (mm) |
Longueur du treuil (mm) |
Application |
| 1 |
8 10 13 |
Gauche,Droite |
430 |
763 |
Le treuil de workover pétrolier,
Treuil de remorquage
Grue à tour |
| 2 |
13 18 20 |
Gauche,Droite |
623 |
1144 |
Treuil d'ingénierie,
Treuil de levage, Grue sur chenilles |
| 3 |
22 25 26 |
Gauche, Droite |
730 |
1220 |
Workover pétrolier,
Treuil de diagraphie |
| 4 |
18 22 32 |
Gauche,Droite |
670 |
1240 |
Treuil de sondeuse, treuil de levage |
| 5 |
28 32 36 40 |
Gauche,Droite |
560 |
630 |
Treuil de sondeuse rotatif,
Équipement de levage |
| 6 |
26 28 32 45 |
Gauche,Droite |
760 1146 |
1970 1765 |
Grue offshore,
Grue marine,Treuil d'amarrage
|
Spécifications du produit :
1) Diamètre du câble ou de la corde (mm)
2) Diamètre du tambour (mm)
3) Longueur du tambour (mm)
4) Capacité de corde
5) Matériau du tambour
6) Charge de fonctionnement maximale sur la corde ou le câble
7) Type d'entrée de corde
8) Sens d'entrée du câble ou de la corde
9) Distance à la poulie fixe et position entre les brides
10) Diamètre extérieur des brides
11) Le dessin du tambour
ANGLE DE FLÈCHE.doc
Le tambour rainuré LBS a résolu le1.

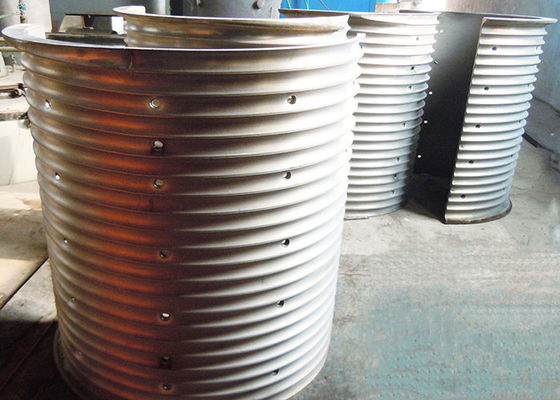

Les manchons fendus peuvent être placés sur des tambours lisses et non rainurés – adaptés à la modification ou au remplacement du tambour.2. Le système de manchon fendu se compose d'une paire de coquilles extérieures qui sont boulonnées ou soudées sur un tambour lisse
.3.

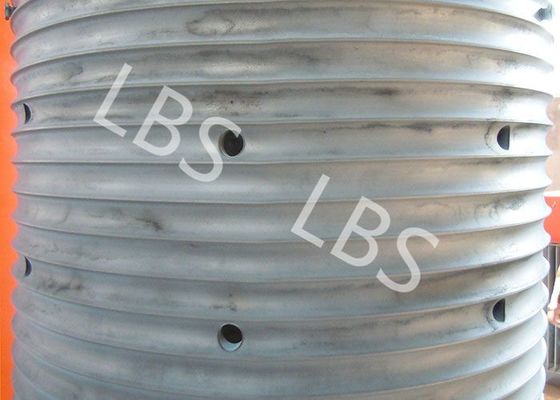

Le manchon fendu est composé d'une rainure hélicoïdale et d'une rainure parallèle.4. La conception de la rainure est conforme à la structure, au diamètre et à la longueur spécifiés du câble.
Avantage du produit :
Le tambour rainuré LBS a résolu leproblème de câble mordu dans le processus d'enroulement du câble. Le système de rainurage LBS rend l'enroulement du câble lisse, et la charge de chaque couche est uniformément répartie, la technologie prolonge considérablement la durée de vie du câble, la durée de vie du câble peut être supérieure à 500 %, réduit les dommages au câble, améliore la sécurité du fonctionnement de l'équipement, et réduit le problème d'arrêt de l'équipement mécanique pour le changement de câble.
Application du produit : 1. Machinerie marine : treuil de grue pétrolière offshore, treuil de levage et palan2. Machinerie d'ingénierie : grue à tour, machine de battage3. L'industrie pétrolière : sondeuse, palan de tracteur pétrolier, machine de workover pétrolier, treuil d'unité de pompage montée sur remorque, etc.4. Le palan : machine à essuyer les murs de bâtiment, enrouleur
5. Machinerie de grue : machine de levage de pont, grue à tour......
