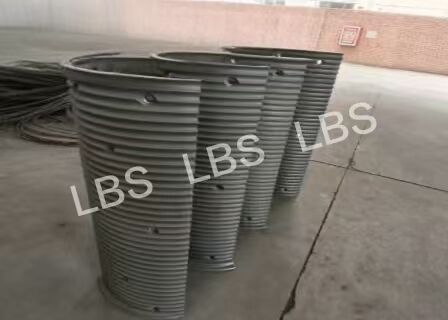

Manchon de tambour à pas de 65,24 mm avec rainure droite Φ640 mm diamètre fond de rainure 38 rainures

Tambour de treuil avec pas de 65,24 mm, rainures main droite et Φ640 mm de diamètre de fond de rainure, 38 rainures

Description du produit

Le manchon de tambour est usiné en acier allié 40Cr, doté de rainures pour câble main droite avec un pas de 65,24 mm et un total de 38 rainures. Il a un diamètre de fond de rainure de Φ640 mm et un alésage intérieur usiné avec précision Φ605H11 avec une tolérance serrée pour un assemblage précis. L'usinage de haute précision des rainures assure un agencement soigné du câble métallique et réduit l'usure et l'emmêlement du câble. La personnalisation est disponible pour diverses applications de treuils de levage.

Paramètre technique

Avantage

• Fabriqué en acier allié 40Cr avec traitement de trempe et revenu, il offre une haute résistance, une résistance à l'usure et une résistance à la fatigue, résistant à la déformation sous forte charge et prolongeant la durée de vie.
• Rainures pour câble main droite usinées avec précision avec un pas de 65,24 mm et 38 rainures stables, guidant un agencement ordonné du câble métallique pour éviter le pincement et l'emmêlement du câble et réduire l'usure du câble métallique.
• Usinage de haute précision de l'alésage intérieur φ605H11 avec une tolérance stricte, obtenant un excellent ajustement avec l'arbre du tambour pour une installation facile et une bonne coaxialité pendant le fonctionnement.
• Structure de rainures formées d'une seule pièce avec une forte rigidité globale, adaptée aux grands treuils de levage. Des tailles et des paramètres de rainures personnalisés peuvent être fournis selon les dessins.

Points à considérer

• Inspecter l'alésage intérieur et la surface des rainures de câble du manchon de tambour avant l'assemblage, retirer les bavures et les débris métalliques, et confirmer l'absence de défauts de fabrication avant l'installation.
• Assurer une bonne coaxialité lors de l'assemblage. Le pressage forcé est interdit pour éviter la déformation de l'alésage intérieur et la perte de précision de rotation.
• Vérifier la correspondance des spécifications du câble métallique avant l'opération. La surcharge est interdite pendant le travail pour éviter les dommages aux rainures causés par les charges d'impact.
• Vérifier régulièrement l'usure des rainures de câble, nettoyer les débris à l'intérieur des rainures et appliquer une lubrification appropriée pour prolonger la durée de vie du tambour et du câble métallique.
• Stocker dans un endroit sec et ventilé avec une protection appropriée, éviter les collisions et les rayures sur la surface des rainures usinées avec précision.
