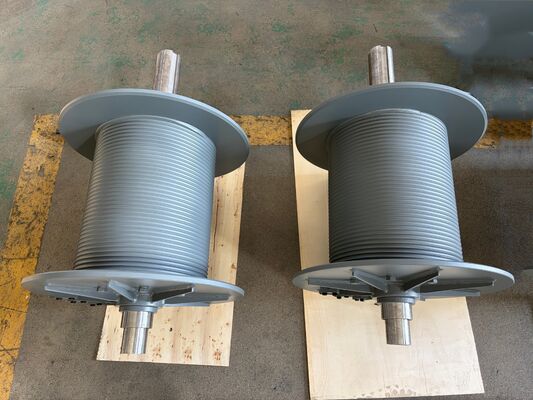

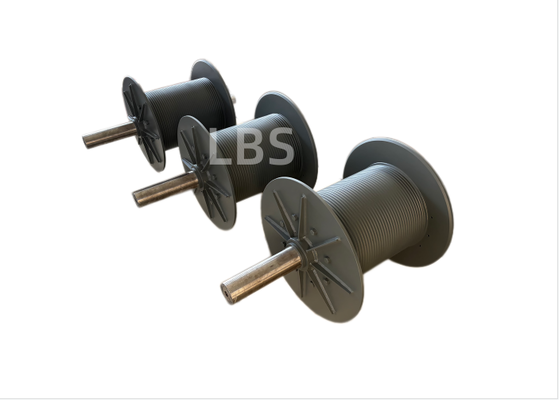

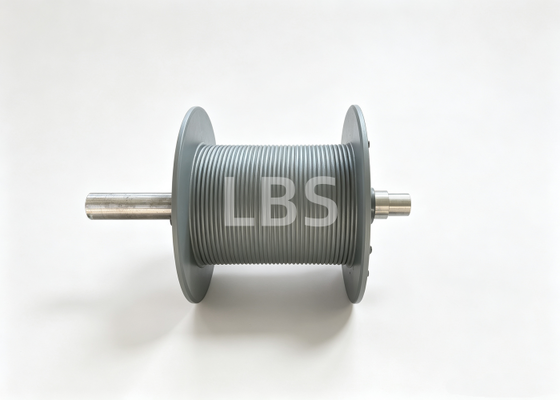

Ensemble de tambour de relevage soudé détendu par traitement thermique avec rainure Lebus haute résistance Q355B pour câble métallique de 12 mm

1. Description

Cet ensemble de tambour de relevage à double pliage Lebus avec rainure (modèle DN12-D400-L485) est une unité de tambour de treuil complète conçue pour le bobinage multicouche de câbles métalliques de 12 mm. Fabriqué en tôle d'acier haute résistance Q355B, le tambour subit un traitement de vieillissement de détente après soudage pour éliminer les contraintes résiduelles de soudage, améliorant ainsi la stabilité structurelle en cas d'utilisation répétée sous forte charge.

La rainure Lebus à double pliage présente une disposition hélicoïdale à gauche de 60° avec un pas de 12,76 mm. Elle guide le câble métallique pour qu'il s'enroule proprement sur plusieurs couches, résolvant efficacement les problèmes courants tels que le chevauchement des câbles, le coincement des câbles et l'usure prématurée du câble métallique.

Fourni en tant qu'ensemble entièrement fini, il est livré avec des arbres, des brides d'extrémité et des fixations standard complètes pour une installation directe. La surface est revêtue d'un primaire riche en zinc pour des performances fiables anticorrosion, adaptée aux environnements extérieurs et aux chantiers de construction difficiles. Le poids total du produit atteint 131 kg.

2. Paramètres

3. Avantages

Le tambour rainuré LBS résout les difficultés liées aux opérations de bobinage de câbles métalliques. Comparé aux tambours à surface lisse et aux tambours à rainure hélicoïdale conventionnels, la rainure LBS offre des performances supérieures pour le bobinage multicouche de câbles métalliques. Son profil de rainure propriétaire permet un enroulement régulier et ordonné du câble, tout en répartissant uniformément la contrainte de charge sur chaque couche de câble. Cette conception atténue la détérioration du câble métallique, prolonge sa durée de vie utile, améliore la sécurité opérationnelle globale de l'équipement et minimise les temps d'arrêt imprévus de la machine causés par les travaux fréquents de remplacement de câble.

4. Application

Cet ensemble de tambour convient à plusieurs secteurs industriels lourds. Il est utilisé pour les équipements de levage et de grue, y compris les ponts roulants, les grues à tour, les portiques et les treuils de grues sur chenilles. Il couvre également les installations pétrolières telles que les appareils de forage, les treuils de tracteur, les appareils de workover, les unités de pompage montées sur remorque et les treuils de forage.
Convient aux machines maritimes offshore : treuils de grue offshore, treuils d'amarrage, de traction, de levage de personnel, d'ancre et hydrologiques.
En outre, il correspond aux treuils de lavage de murs de chantier, aux treuils de levage et guindeaux, aux treuils de manœuvre et de descente de mines, ainsi qu'aux treuils de câbles d'ingénierie, aux machines de battage et aux treuils hydrauliques.
