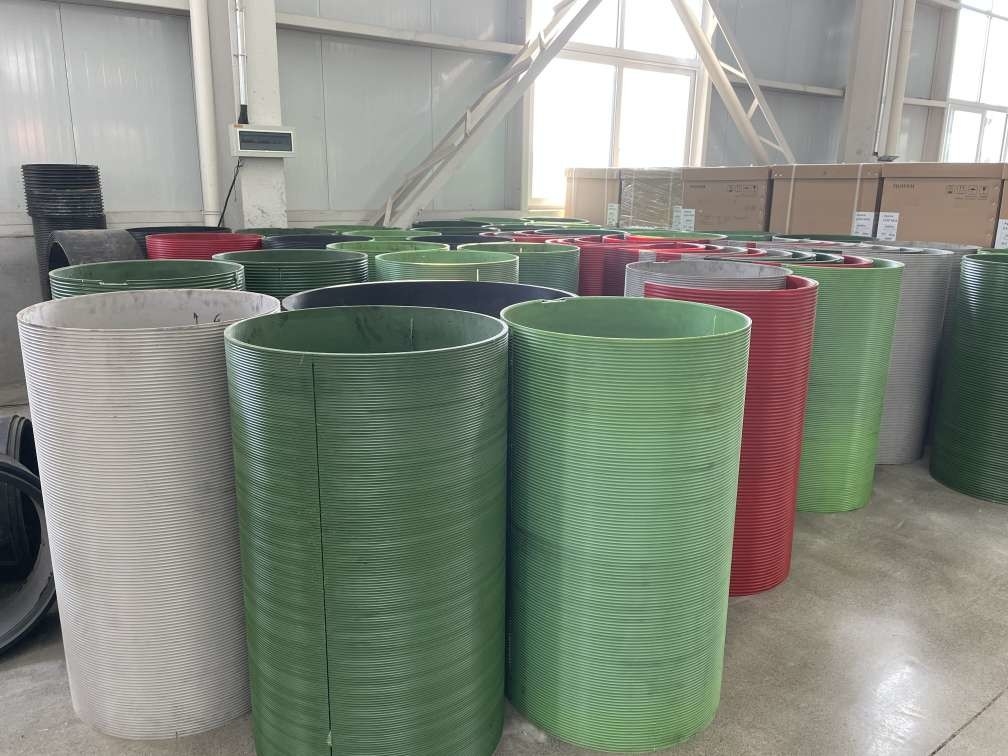

Dispositif de machine à manchon de tambour rainuré LBS en nylon polymère à manchon fendu personnalisé
Spécifications du produit :
1) Diamètre du câble ou du câble métallique (mm)
2) Le diamètre du tambour principal (mm)
3) Largeur entre les brides (mm)
4) Longueur de la corde ou du câble à loger
5) Matériau et exigences du tambour
6) Charge de fonctionnement maximale sur la corde ou le câble
7) Direction d'entrée du câble métallique
8) Type d'entrée de corde
9) Distance à la poulie fixe et position entre les brides
10) Diamètre extérieur des brides
Aperçu des produits :
Diamètre de la corde |
3-99mm |
Capacité de la corde |
20-1000M |
Capacité de charge maximale |
50MT |
Type d'élingue |
Fil ou câble |
Vitesse |
0-20m/min |
Application |
Plate-forme de forage, exploitation minière, machine, amarrage, construction, levage, |
Arts de travail du produit |
Centre d'usinage CNC
|
Paramètres techniques et application :
N° : |
Diamètre du fil (mm) : |
Rotation direction |
Tambour principal
diamètre(mm) |
Longueur du tambour principal (mm) |
Application |
1 |
8 10 13 |
Gauche,Droite |
430 |
763 |
Le treuil de workover pétrolier,
Treuil de remorquage
Grue à tour |
2 |
13 15 18 |
Gauche,Droite |
623 |
1144 |
Treuil d'ingénierie,
Treuil de levage, grue sur chenilles |
3 |
22 25 26 |
Gauche, Droite |
730 |
1220 |
Plate-forme de workover pétrolier ,
Treuil de diagraphie |
4 |
18 22 32 |
Gauche,Droite |
670 |
1240 |
Treuil de plate-forme de forage, mouflage |
5 |
28 32 36 40 |
Gauche,Droite |
560 |
630 |
Treuil de plate-forme de forage rotatif,
Équipement de levage |
6 |
26 28 32 45 |
Gauche,Droite |
760 1146 |
1970 1765 |
Grue offshore,
Grue marine,Treuil d'amarrage
|
......
Le paramètre le plus important pour produire le tambour :
1) Diamètre du câble ou du câble métallique (mm)
2) Le diamètre du tambour principal (mm)
3) Largeur entre les brides (mm)
4) Longueur de la corde ou du câble à loger
5) Matériau et exigences du tambour
6) Charge de fonctionnement maximale sur la corde ou le câble
7) Direction d'entrée du câble métallique
8) Type d'entrée de corde
9) Distance à la poulie fixe et position entre les brides
10) Diamètre extérieur des brides
Manchon de rainure de câble métallique fendu : les manchons fendus rainurés peuvent être placés sur des tambours lisses et non rainurés – adaptés avantage:
Tambour rainuré LBS, a résolu le problème de la corde mordue dans le processus d'enroulement du câble métallique . La rainure LBSsystème
rend l'enroulement du câble métallique lisse, et la charge de chaque couche est uniformément répartie,la technologie prolonge considérablement la durée de vie du câble métallique, prolonge la durée de vie du câble métallique peutêtre supérieur à 500 %, réduire les dommages du câble métallique, améliore la sécurité du fonctionnement de l'équipement, et réduit le problème d'arrêt de l'équipement mécanique pour le changement de corde.Matériau du produit :
Nylon polymère, acier au carbone,
acier allié, aluminium, toutes sortes d'acier à haute résistance Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo, etc. Pourquoi vous devriez nous choisir :
1) Nous avons le brevet de rainure LBS et un ingénieur technique spécialisé pour la conception
2) Nous avons le plus de cas réussis de LBS dans les grands projets gouvernementaux et avons obtenu une grande réputation
3) Notre bon service après-vente
Application du produit :
1. L'industrie pétrolière : plate-forme de forage pétrolier, treuil de tracteur pétrolier, plate-forme de workover pétrolier, treuil d'unité de pompage monté sur remorque, etc.
2. Machines de grue : la machine de levage de pont, la grue à tour
3. Le palan : machine de nettoyage des murs de bâtiment, machine d'enroulement
4. Machines d'ingénierie : grue à tour, machine de battage de pieux
5. Machines marines : treuil de grue pétrolière offshore, mouflage et palan
Structure du produit :
Manchon de rainure de câble métallique fendu : les manchons fendus rainurés peuvent être placés sur des tambours lisses et non rainurés – adaptés pour la modification ou le remplacement du tambour.
Le système de manchon fendu se compose d'une paire de coques extérieures qui sont boulonnées ou soudées sur un tambour lissepour fournir un motif de rainurage, le manchon fendu est composé d'une rainure en spirale et d'une rainure parallèle, la conception de la rainure est conforme à la structure, au diamètre et à la longueur spécifiés du câble métallique.
