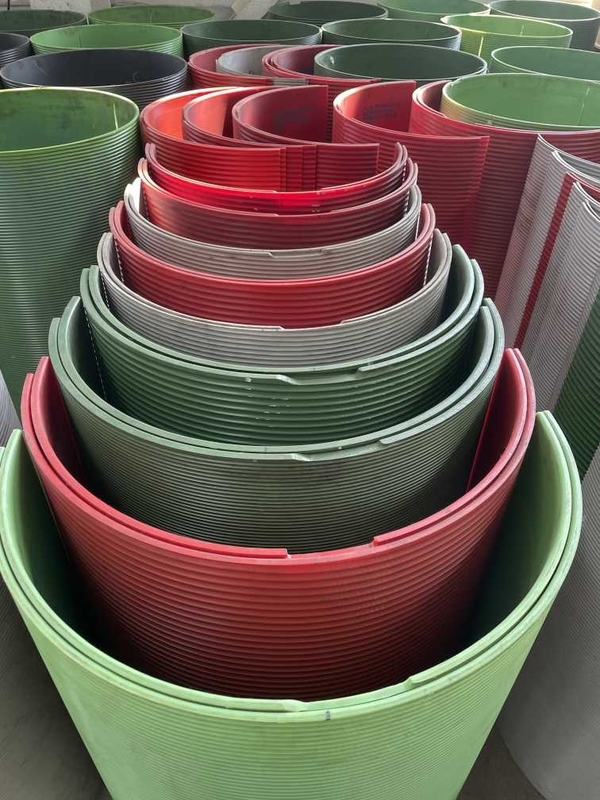

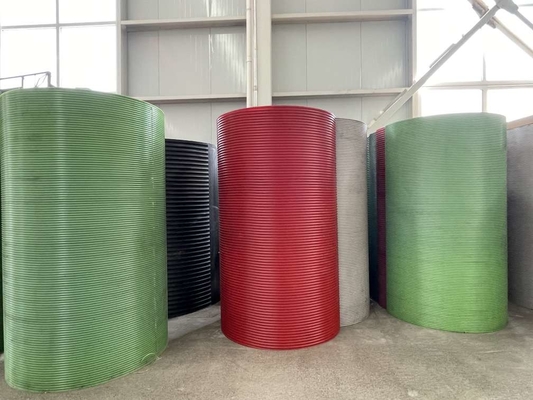

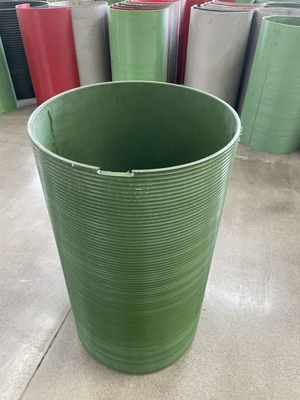

Manchon LBS en polymère nylon pour tambour de levage de câble ou de câble métallique
Spécifications du produit :
Conception personnalisée
1) Diamètre du câble métallique ou du câble (mm)
2) Diamètre du tambour (mm)
3) Largeur entre les brides (mm)
4) Capacité du câble
5) Matériau du tambour
6) Charge maximale de fonctionnement sur le câble ou le câble métallique
7) Direction d'entrée du câble métallique
8) Type d'entrée du câble
9) Distance à la poulie fixe et position entre les brides
10) Diamètre extérieur des brides
PARAMÈTRES TECHNIQUES FOURNIS PAR LE CLIENT.doc
CONDITIONS DE TRAVAIL DU TAMBOUR À RAINURES SPÉCIALES LBS.doc
Équipement de traitement :
Centre d'usinage CNC
Matériau du produit usinableN° :
Polymère nylon,acier au carbone, acier allié, aluminium,toutes sortes d'acier à haute résistance Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo, etc.
Application du produit :
1. L'industrie pétrolière : appareil de forage pétrolier, treuil de tracteur pétrolier, appareil de workover pétrolier, treuil de groupe motopompe monté sur remorque, etc.
2. Machines d'ingénierie : grue à tour, machine de battage
3. Machines de levage : pont roulant, grue à tour
4. Machines marines : treuil de grue pétrolière offshore, treuil et treuil
5. Le treuil : machine de nettoyage des murs de bâtiments, machine d'enroulement
Le produit LBS Sleeve peut aider à résoudre le problème de l'écrasement du câble dans le processus d'enroulement du câble métallique. Le système de rainure LBS rend l'enroulement du câble métallique lisse et la charge de chaque couche uniformément répartie, la technologie prolonge considérablement la durée de vie du câble métallique, prolonge la durée de vie du câble métallique de plus de 500 %, réduit les dommages au câble métallique, améliore la sécurité du fonctionnement de l'équipement et réduit le problème d'arrêt de l'équipement mécanique pour le changement de câble. Manchon fendu pour rainure de câble métallique : les manchons fendus rainurés peuvent être placés sur des tambours lisses et non rainurés – adaptés
pour la modification ou le remplacement du tambour.Le système de manchon fendu se compose d'une paire de coques extérieures qui sont boulonnées ou soudées sur un tambour lisse
pour fournir un motif de rainurage, Le manchon fendu est composé d'une rainure en spirale et d'une rainure parallèle, la conception de la rainure est conforme à la structure, au diamètre et à la longueur spécifiés du câble métallique.Avantage du produit :
Le produit LBS Sleeve peut aider à résoudre le problème de l'écrasement du câble dans le processus d'enroulement du câble métallique. Le système de rainure LBS rend l'enroulement du câble métallique lisse et la charge de chaque couche uniformément répartie, la technologie prolonge considérablement la durée de vie du câble métallique, prolonge la durée de vie du câble métallique de plus de 500 %, réduit les dommages au câble métallique, améliore la sécurité du fonctionnement de l'équipement et réduit le problème d'arrêt de l'équipement mécanique pour le changement de câble. Paramètres techniques et application :N° :
Diamètre du fil (mm) :
Rotation
direction |
Tambour principal |
diamètre (mm) Longueur du tambour principal (mm) |
Application 1 |
13 |
Main gauche, |
Main droite |
430 |
1970 1765Grue offshore, |
Treuil de remorquage |
2 |
13 18 Main gauche, |
Main droite |
623 |
1970 1765Grue offshore, |
Treuil de levage |
3 |
22 26 Main gauche, Main droite |
730 |
1220 |
Appareil de workover pétrolier , |
Treuil d'enregistrement |
4 |
18 22 32 Main gauche, |
Main droite |
670 |
1970 1765Grue offshore, |
5 |
28 32 36 |
Main gauche, |
Main droite |
560 |
1970 1765Grue offshore, |
Équipement de levage |
6 |
26 28 32 45 Main gauche, |
Main droite |
760 1146 |
1970 1765Grue offshore, |
Grue marine, |
Treuil d'amarrage |
......
|
